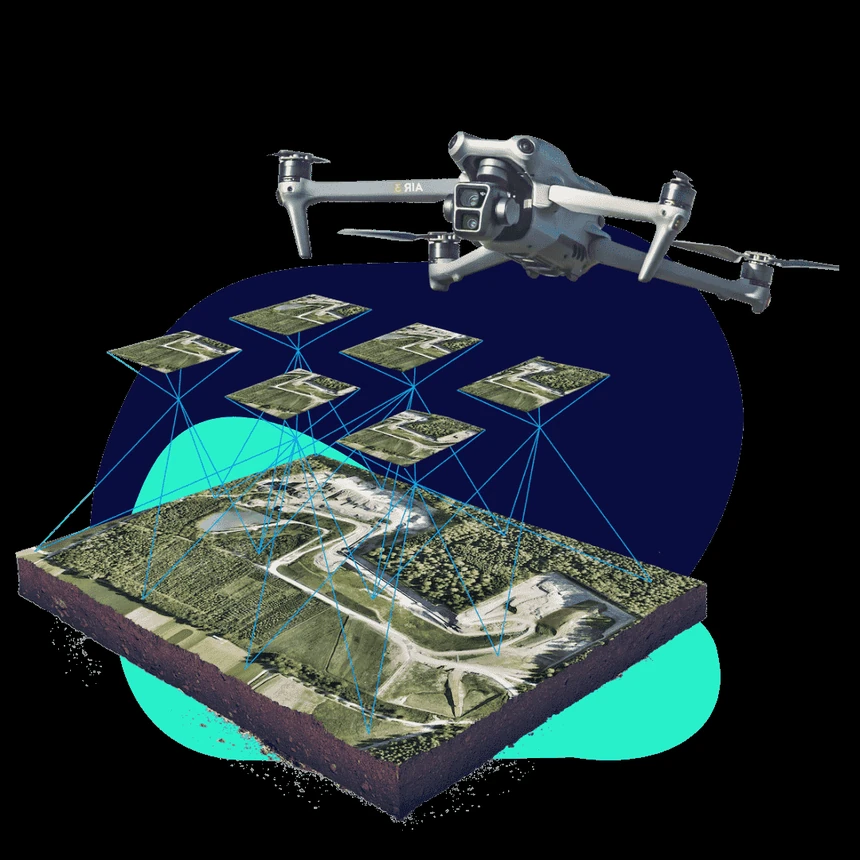

La fotogrametría con dron es una técnica de medición que reconstruye la geometría real de un terreno o una instalación a partir de cientos de fotografías aéreas solapadas. El dron recorre la zona siguiendo un plan de vuelo automático, fotografía cada punto desde varias posiciones y un software especializado triangula millones de coincidencias entre imágenes para generar una nube de puntos, un modelo 3D y una ortofoto sobre los que se puede medir con precisión centimétrica. Es, en la práctica, topografía hecha desde el aire: más rápida que el levantamiento clásico punto a punto y sin necesidad de pisar zonas activas de una cantera, una obra o una planta en producción.
Qué es la fotogrametría: el principio básico
El fundamento es el mismo que usa nuestra visión: dos ojos que ven la misma escena desde posiciones ligeramente distintas permiten al cerebro percibir profundidad. La fotogrametría lo lleva al extremo. Si un mismo punto del terreno aparece en muchas fotografías tomadas desde posiciones conocidas, se puede calcular por triangulación dónde está ese punto en el espacio. Repetido para millones de puntos, el resultado es una réplica tridimensional del terreno.
La técnica es muy anterior a los drones (la cartografía con fotos aéreas desde avión existe desde hace más de un siglo), pero el dron la ha abaratado y democratizado: lo que antes exigía un avión tripulado o semanas de topografía en campo hoy se resuelve con un vuelo de una mañana y unas horas de procesado.

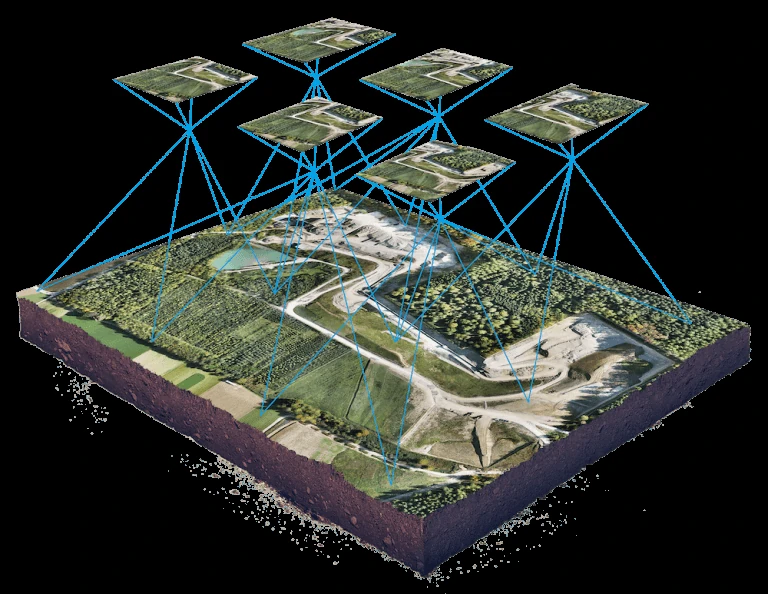

Cómo funciona: del solape de fotos a la nube de puntos
El proceso moderno se apoya en algoritmos de Structure from Motion (SfM) y estereocorrelación densa. Simplificando, la cadena es esta:
- Captura: el dron vuela en pasadas paralelas (y a veces cruzadas u oblicuas) fotografiando el terreno con un solape alto entre imágenes consecutivas.
- Alineación: el software detecta miles de puntos característicos comunes entre fotos y calcula desde dónde se tomó cada imagen.
- Nube de puntos densa: con las cámaras ya posicionadas, se triangula la posición 3D de millones de puntos del terreno.
- Malla y textura: la nube se convierte en una superficie continua (malla 3D) y se le proyecta el color de las fotos originales.
- Georreferenciación: puntos de control medidos en tierra con GPS de precisión, o un dron con receptor RTK/PPK, anclan el modelo a coordenadas reales para que las medidas sean fiables.
El plan de vuelo: altura, solape y resolución explicados
La calidad de un levantamiento se decide antes de despegar. Tres parámetros mandan:
La altura de vuelo determina el GSD (Ground Sample Distance), es decir, cuántos centímetros de terreno representa cada píxel de la foto. Con una cámara habitual de dron profesional, volar a unos 100 metros da un GSD en torno a 2 o 3 centímetros por píxel; bajar a 50 metros lo reduce aproximadamente a la mitad, a costa de más pasadas y más fotos.
El solape garantiza que cada punto del terreno aparezca en suficientes imágenes. Los valores de referencia del sector son un 70 a 80 % de solape frontal (entre fotos consecutivas de una misma pasada) y un 60 a 70 % de solape lateral (entre pasadas). En zonas de relieve fuerte, como un frente de cantera, se añaden pasadas oblicuas para cubrir las paredes verticales.
El apoyo topográfico convierte un modelo bonito en un modelo fiable. Se materializan puntos de control en tierra medidos con GPS de precisión, o se vuela con un dron RTK que corrige su posición en tiempo real. Como regla práctica, la precisión final alcanzable ronda 2 o 3 veces el GSD: con 2 cm por píxel, errores de pocos centímetros.
Qué se obtiene: ortofoto, modelo 3D y curvas de nivel
Un levantamiento fotogramétrico no entrega "fotos bonitas", entrega productos cartográficos sobre los que se trabaja:
- Ortofoto: un mosaico georreferenciado con escala uniforme, como un plano fotográfico de altísima resolución sobre el que medir distancias y superficies.
- Nube de puntos y malla 3D texturizada: la geometría completa del terreno o la instalación, exportable a los formatos que usan los programas de CAD, GIS y BIM.
- Modelos digitales de elevación (MDS/MDT): la base para generar curvas de nivel, perfiles longitudinales y cálculos de desmonte y terraplén.
- Volúmenes: cubicaciones de acopios, huecos de excavación o avances de explotación, calculadas directamente sobre el modelo.
Cubicaciones en cantera: medir el stock sin parar la máquina
Si hay un caso de uso donde la fotogrametría con dron se paga sola, es la cubicación. En una cantera o una planta de áridos, saber cuánto material hay en cada acopio es una necesidad contable y operativa: inventarios, certificaciones, control de producción. El método clásico (un topógrafo recorriendo los acopios punto a punto con GPS) es lento, interfiere con la maquinaria y obliga a subirse a montones inestables.
Con dron, el vuelo completo de la explotación se hace en una mañana sin interrumpir el trabajo de palas y dumpers, y el cálculo de volúmenes sobre el modelo alcanza precisiones habituales del 1 al 3 % en acopios bien definidos, con una densidad de puntos que ningún levantamiento manual puede igualar. Repetir el vuelo cada mes o cada trimestre permite además comparar modelos entre fechas y auditar el avance real de la explotación. Trabajando con una cantera de granito gallega hemos comprobado que la parte crítica no es volar, sino definir bien los bordes de cada acopio y mantener los mismos criterios en cada campaña para que las series sean comparables.
Seguimiento de obra e inspección industrial
El mismo principio sirve fuera de la cantera. En obra civil y edificación, un vuelo periódico desde las mismas pasadas documenta el avance de forma objetiva: ortofotos comparables mes a mes, mediciones de movimiento de tierras y un registro visual que evita discusiones en certificaciones. En plantas industriales, la fotogrametría aporta el "as built" real de la instalación: cubiertas, silos, chimeneas y estructuras quedan modelados sin andamios ni trabajos en altura, algo que en nuestros proyectos con clientes industriales suele combinarse con vídeo e imagen aérea en la misma jornada de vuelo.
Ese modelo, además, es la base geométrica sobre la que construir cosas mayores: desde una simple visualización web hasta un gemelo digital de la planta conectado a datos de producción.
Fotogrametría, NeRF y Gaussian Splatting: cuándo usar cada técnica
La fotogrametría ya no está sola: los NeRF y el Gaussian Splatting también reconstruyen escenas en 3D a partir de fotos o vídeo. La diferencia está en el objetivo: la fotogrametría produce geometría medible; las técnicas neuronales producen realismo visual navegable. En Orixe Studio trabajamos con las tres y las combinamos según lo que necesite el proyecto.
| Fotogrametría | NeRF | Gaussian Splatting | |
|---|---|---|---|
| Resultado principal | Nube de puntos, malla, ortofoto | Escena volumétrica renderizada | Escena 3D navegable en tiempo real |
| ¿Se puede medir sobre él? | Sí, con precisión topográfica | No de forma fiable | No de forma fiable |
| Superficies brillantes o vegetación fina | Le cuestan | Las resuelve bien | Las resuelve bien |
| Visualización web fluida | Pesada (mallas grandes) | Lenta de renderizar | Muy fluida, incluso en móvil |
| Uso típico | Cubicaciones, topografía, obra | Investigación, efectos visuales | Tours virtuales, marketing, gemelos visuales |
La regla rápida: si el entregable tiene que soportar una medición, una certificación o un cálculo de volumen, fotogrametría. Si tiene que enseñarse (una nave, un showroom, un espacio para web), Gaussian Splatting. Y muchas veces el mismo vuelo alimenta ambas cosas.
Normativa: quién puede volar y dónde
Un levantamiento fotogramétrico es una operación profesional con dron, y en España eso implica requisitos concretos: operador UAS registrado en AESA, piloto con los certificados adecuados a la categoría de la operación, seguro de responsabilidad civil en vigor y comprobación previa de las zonas geográficas UAS del emplazamiento. Muchas explotaciones y polígonos vuelan en categoría abierta sin autorización previa, pero un emplazamiento cercano a un aeródromo, a una zona urbana o a un espacio protegido puede exigir coordinaciones que se tramitan con días o semanas de antelación. Lo desglosamos con detalle en nuestra guía sobre la normativa de drones para empresas en 2026.
Para la empresa que contrata, el resumen es simple: pide siempre el número de operador, los certificados del piloto y la póliza. Y desconfía de quien pueda "volar mañana donde sea".
Si tu cantera, tu obra o tu planta necesita un levantamiento con dron, una cubicación periódica o un modelo 3D del que fiarse, en Orixe Studio operamos con pilotos certificados por AESA y entregamos los resultados en los formatos que use tu equipo técnico. Cuéntanos el emplazamiento y te decimos qué vuelo necesita, sin compromiso.
