Escanear un barco o una instalación naval en 3D consiste en capturar su geometría y su apariencia real para obtener un modelo digital utilizable: una nube de puntos para ingeniería, una malla texturizada para catálogo o un entorno navegable para enseñar el buque a un comprador que está a 8.000 kilómetros. Las tres familias de técnicas que se usan hoy son el escaneo láser, la fotogrametría y las reconstrucciones neuronales tipo NeRF y Gaussian Splatting. Cada una resuelve un problema distinto, y mezclarlas suele ser la respuesta correcta.
En Orixe Studio trabajamos la parte fotográfica de esta cadena, incluida la captura para Gaussian Splatting y NeRF, con experiencia real en entornos navales e industriales de Galicia, desde una fundición naval de la ría de Arousa hasta plantas de procesado pesquero. Esa experiencia es la base de lo que sigue.
Las tres técnicas, explicadas sin humo
Escaneo láser (LiDAR terrestre)
Un escáner láser de estación mide millones de distancias por segundo barriendo el entorno con un haz. El resultado es una nube de puntos con precisión típica de entre 1 y 5 milímetros a decenas de metros, dependiendo del equipo y las condiciones. Es la técnica de referencia cuando el dato tiene que ser dimensional: levantamientos as-built de salas de máquinas, comprobación de deformaciones de casco, ingeniería inversa de piezas grandes o planificación de un refit donde cada tubería nueva tiene que pasar por donde dice el modelo.
Fotogrametría
La fotogrametría reconstruye geometría a partir de cientos o miles de fotografías solapadas, tomadas a mano, con pértiga o con dron. Produce mallas texturizadas con el color real de la superficie, y con dianas de control y escala bien resuelta puede acercarse a precisiones de pocos milímetros en objetos medianos. Es más lenta de procesar que el láser pero mucho más barata en equipo, y es imbatible cuando importa la apariencia: estado de pinturas, corrosión visible, documentación del acabado de una cubierta.
NeRF y Gaussian Splatting

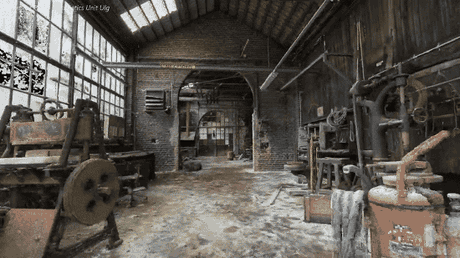

Son las técnicas más recientes. En lugar de una malla, generan una representación del espacio que reproduce cómo se ve desde cualquier punto, incluidos reflejos y brillos que rompen a la fotogrametría clásica. El Gaussian Splatting, publicado como técnica en 2023, renderiza en tiempo real dentro de un navegador web: el resultado es un recorrido libre por el buque o la nave, fotorrealista, que se abre desde un enlace. Si quieres entender la técnica a fondo, la explicamos en qué es el Gaussian Splatting.
Comparativa rápida: qué da cada técnica
| Criterio | Láser (TLS) | Fotogrametría | Gaussian Splatting |
|---|---|---|---|
| Precisión dimensional | 1-5 mm, certificable | Milimétrica con dianas de control | Aproximada, no metrológica |
| Apariencia visual | Nube de puntos, color limitado | Malla texturizada realista | Fotorrealista, con reflejos |
| Entregable típico | Nube de puntos, planos, CAD | Malla OBJ/GLB, ortofotos | Tour 3D web desde un enlace |
| Coste orientativo | 3.000-15.000 €+ por proyecto | 1.500-6.000 € por proyecto | 900-3.500 € por espacio |
| Para quién es | Ingeniería, oficina técnica | Documentación, catálogo, peritaje visual | Comercial, formación, difusión |
La lectura práctica de la tabla es simple: si el modelo va a entrar en un programa de CAD, láser. Si necesitas documentar el estado visible de una superficie con rigor, fotogrametría. Si el objetivo es que una persona recorra el espacio a distancia, splatting.
Para qué se usa de verdad en el sector naval
- Documentación as-built y refits. Muchos buques en servicio no coinciden con sus planos originales tras décadas de reformas. Una nube de puntos láser de la sala de máquinas antes de un refit reduce sorpresas en obra y colisiones entre lo nuevo y lo existente.
- Venta a comprador extranjero. Un armador de otro país no siempre puede desplazarse a inspeccionar. Un tour de Gaussian Splatting del buque, complementado con vídeo y fotografía técnica, permite una primera inspección remota seria antes de pagar un viaje y un perito.
- Formación y prevención. Recorrer virtualmente una sala de máquinas o una zona de riesgo antes de pisarla acelera la incorporación de tripulaciones y personal de planta, y permite formar sin ocupar el espacio real.
- Estado de conservación. Fotogrametría periódica de zonas críticas (tanques, cubiertas, obra viva en varada) crea un histórico visual comparable en el tiempo.
- Comunicación y marketing industrial. Un astillero o una planta auxiliar que enseña sus instalaciones en 3D navegable transmite capacidad técnica sin necesidad de organizar visitas.
Cuándo usar cada técnica (y cuándo combinarlas)
Nuestra recomendación general para un proyecto naval es partir del uso final y trabajar hacia atrás. Si el entregable es un plano o un modelo CAD, el láser no es negociable. Si el entregable es "que se vea", la fotogrametría y el splatting ganan en coste y en resultado visual. Y en proyectos grandes lo habitual es combinar: láser para la geometría de control y captura fotográfica densa sobre esa base para el acabado visual y el tour navegable.
Un detalle logístico que sorprende a quien lo encarga por primera vez: la captura es la parte corta. Escanear una nave de astillero o un buque medio puede resolverse en una o dos jornadas por zonas, sin parar la actividad, igual que planteamos los rodajes en nuestro trabajo para el sector naval. El grueso del plazo está en el procesado: registro de nubes, reconstrucción, limpieza y optimización para web, que puede llevar de días a semanas según el tamaño.
Limitaciones honestas
Hay cosas que ninguna oferta comercial debería prometerte. Las superficies metálicas pulidas, mojadas o negras son el enemigo común: el láser devuelve ruido o huecos en brillos especulares y la fotogrametría directamente falla en superficies sin textura, como un casco recién pintado. El splatting tolera mejor los reflejos, pero a cambio no produce una malla medible: es una representación visual, no un documento dimensional. Nada de esto atraviesa el agua, así que la obra viva solo se captura con el barco varado. Los espacios confinados y oscuros (tanques, dobles fondos) exigen iluminación auxiliar y mucho más tiempo. Y los ficheros resultantes son pesados: una nube de puntos de un buque completo puede ocupar cientos de gigas, y un splat necesita optimización seria para funcionar fluido en un navegador o un móvil.
También conviene ser claro con la vigencia del dato: un escaneo es una foto del momento. Si el buque entra en reforma, el modelo queda desactualizado en las zonas tocadas, y hay que decidir si se rescanea por zonas o se asume la divergencia.
Qué pedir en un presupuesto de escaneo 3D naval
Antes de comparar precios, compara alcances. Un presupuesto serio debe concretar la técnica y el porqué, la precisión esperada con su método de verificación si aplica, los entregables exactos con formatos (nube E57, malla GLB, tour web autoalojado o en servidor de terceros), los plazos de procesado y la propiedad de los datos brutos. Como referencia de mercado en España, una captura visual con splatting de un espacio industrial parte de unos 900 €, y un levantamiento láser completo de una instalación grande se mueve en varios miles. La horquilla es amplia porque el alcance lo es: no cuesta lo mismo documentar un puente de mando que un astillero entero.
